製品特徴

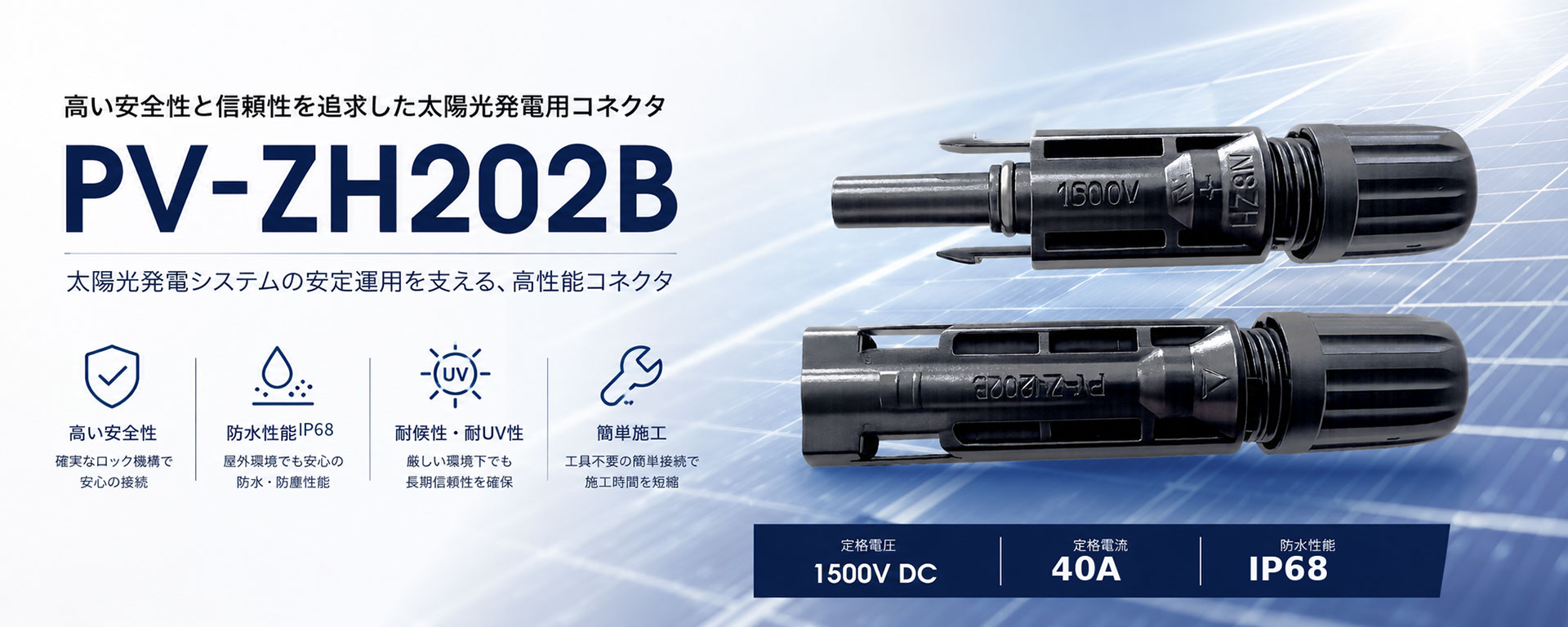

「PV-ZH202B」は、世界基準のTUV・UL認証を取得した高機能・太陽光発電用コネクタです。次世代システムに対応する1500V・40Aのタフな仕様に加え最高峰の防水・防塵性能「IP68」と優れた耐候性を実現。工具不要の確実なロック機構で施工ミスを防ぎ、太陽光インフラの長期安定運用を足元から支えます。
高い安全性
確実なロック機能で安心の接続
防水性能 IP68
屋外使用下でも安心の防水、防塵性能
耐候性、耐UV性
厳しい状況下でも長期運用が可能
簡単施工
慣れた施工方法とほぼ同じの簡単施工
主な仕様
定格電圧
1500V DC
定格電流
40A
防水性能
IP68
用途
太陽光発電システム
使用温度範囲
-40℃ ～ +85℃
接続
高信頼接続
適合規格
IEC 62852 / UL 6703
| 項目 | 内容 |
|---|---|
| 定格電流 / Rated current | 40A |
| 定格電圧 / Rated voltage | 1500VDC（TUV） 1500VDC（UL） |
| 接触抵抗 / Contact resistance | ≤0.5mΩ |
| 接続線仕様 / Wire Type | 4mm²（TUV） 6mm²（TUV＆UL） |
| 適用ケーブル外径 / Suitable for cable outside diameter |
I型 φ5.6mm＜OD≦φ6.8mm II型 φ6.8mm＜OD≦φ7.2mm III型 φ4.5mm≦OD≦φ5.6mm |
| 保護等級（嵌合時） / Degree of protection, mated | IP65 / IP68（1.2m, 1h） |
| 接触保護（未嵌合時） / Degree of protection, unmated | IP2X |
| 安全等級 / Safety class | II |
| 周囲温度範囲 / Ambient temperature range | -40℃～+85℃ |

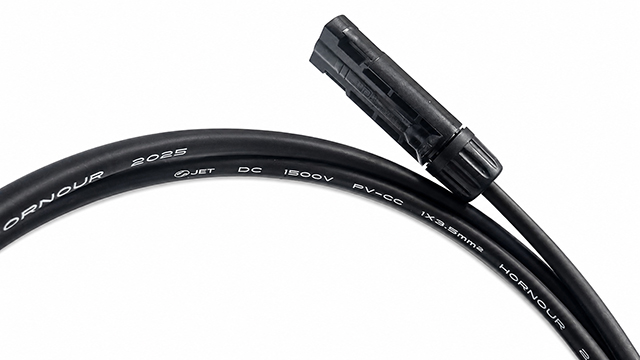

アッセンブリー
PVCCとのアセンブリにて出荷可能です。ご希望の長さと仕上げ（片端、両端）をご指定ください。
用途例
太陽光発電
主に中国メーカーの太陽光パネルに採用例が多いコネクタです。延長ケーブルの接続などに最適。
産業用設備
産業用太陽光発電、蓄電などのシステムを1500vで安定に運用。
屋外配線
厳しい使用環境下での配線にも対応し、安定した性能で長期運用が可能。
