太陽光発電に最適な信頼の配線材
- 高品質・高耐久・施工性に優れた、業務用太陽光ケーブルを特別価格でご提供。
- 太陽光発電システムにおいて、配線は電力の命綱。

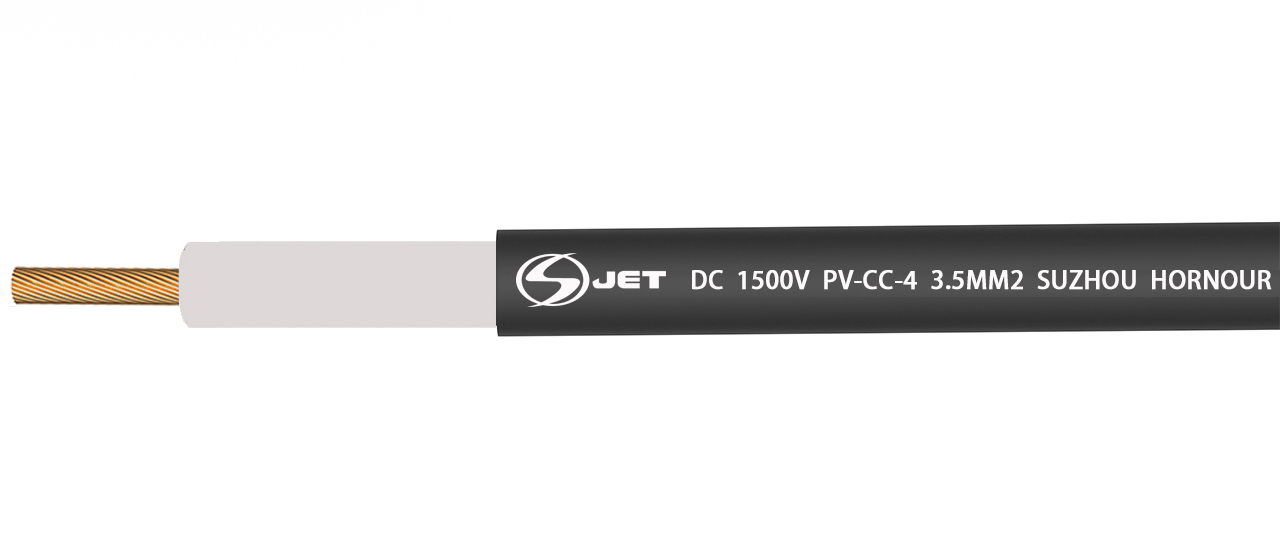

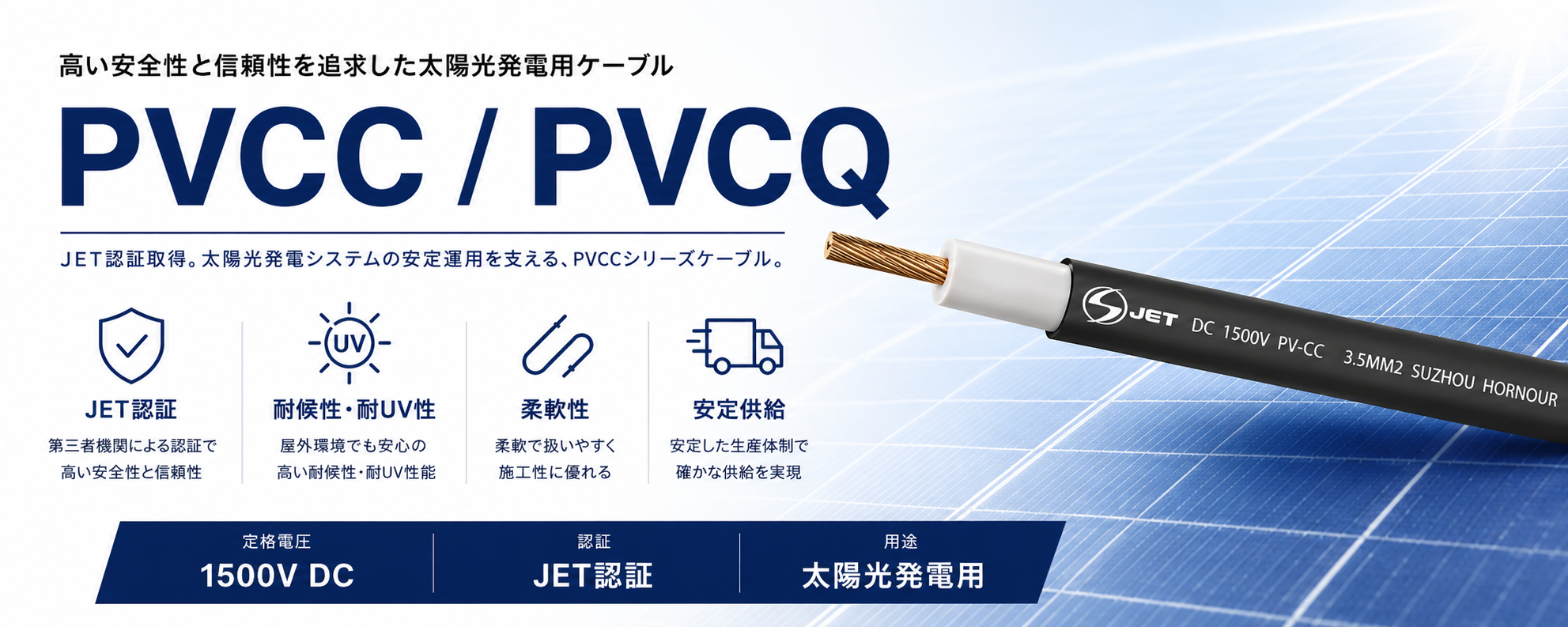

- 当社が取り扱うPV-CCケーブルは、業界標準の高品質仕様で、耐候性・耐熱性・耐紫外線性に優れた太陽光専用ケーブルです。

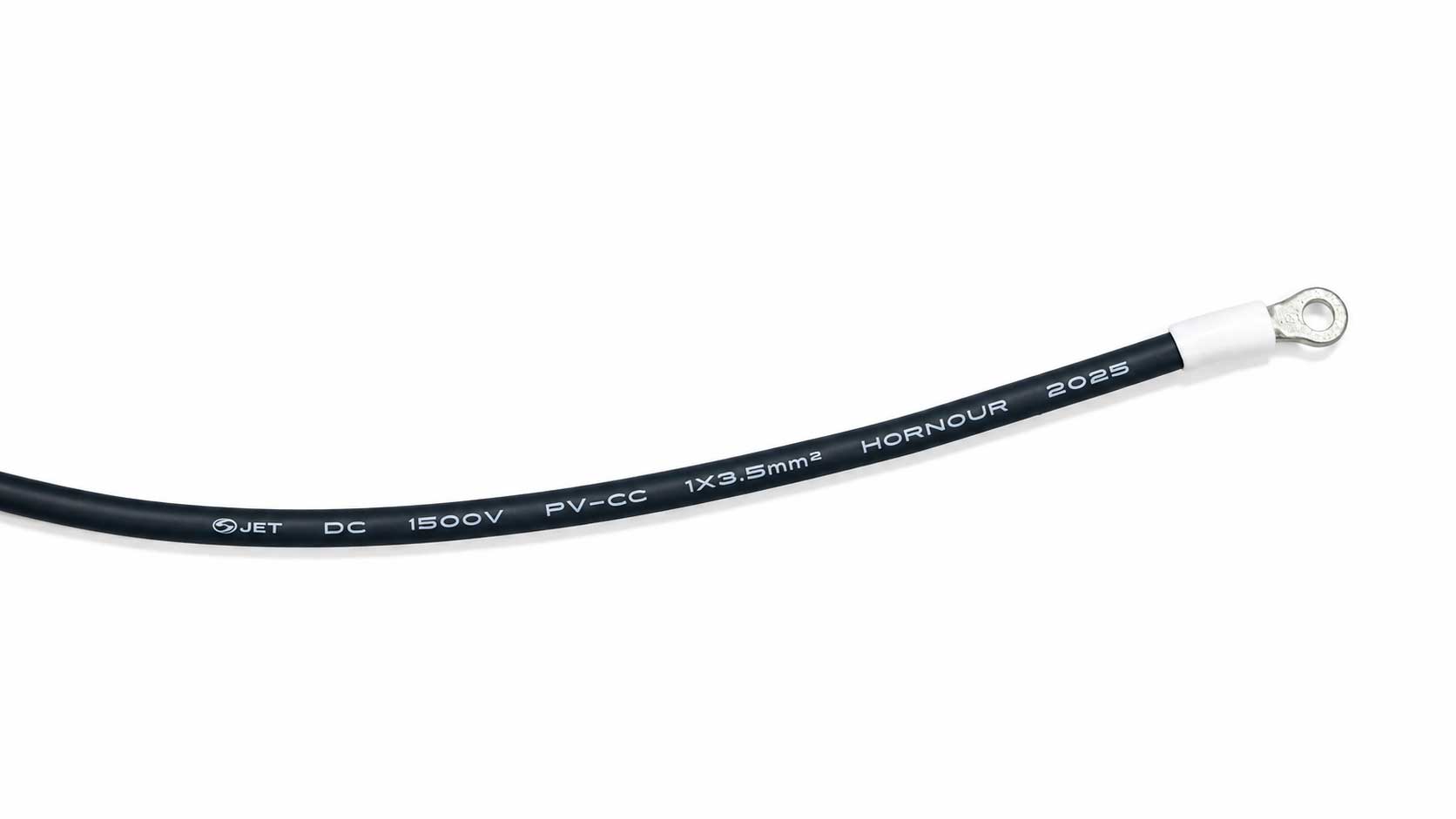

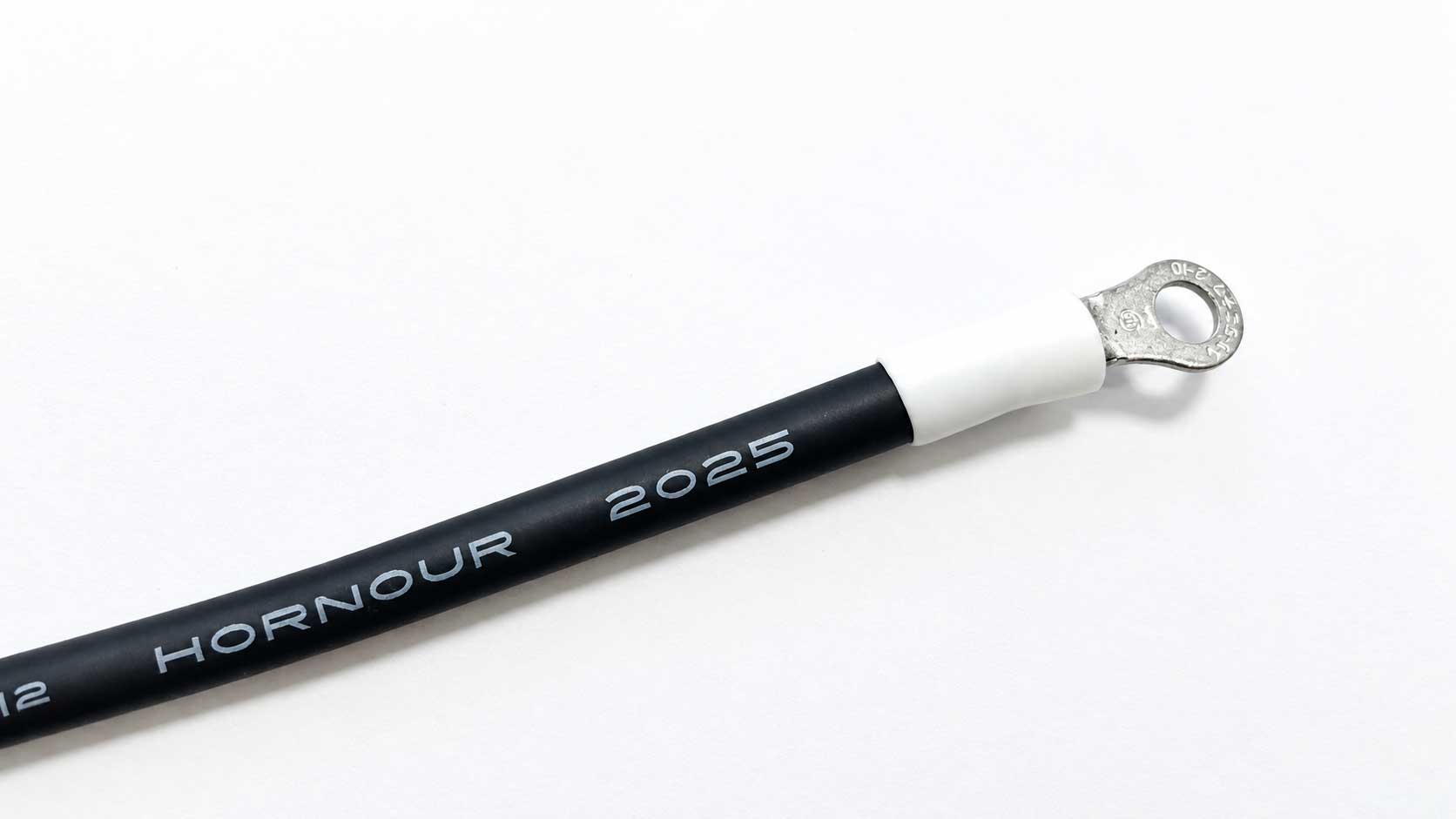

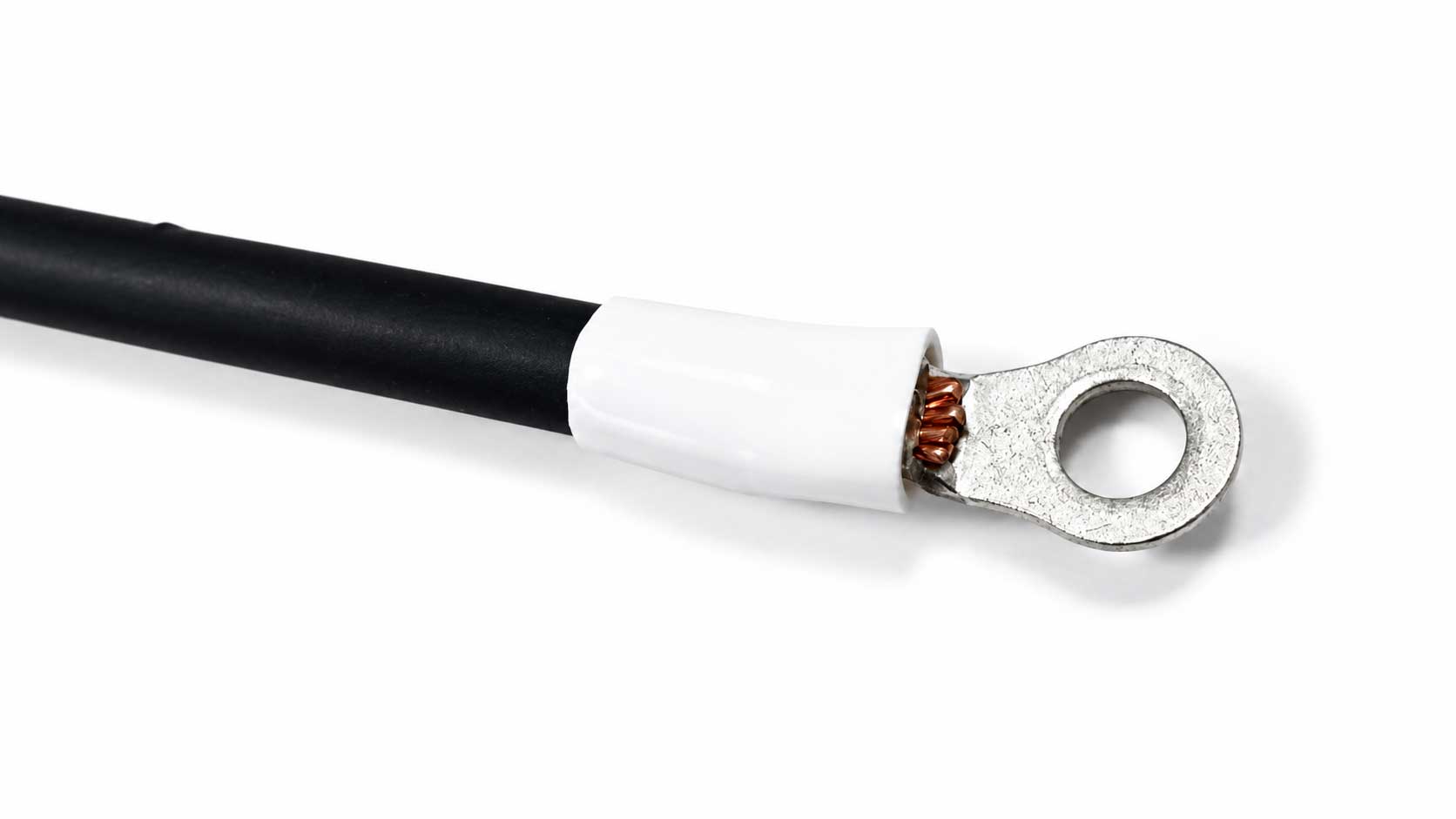

PVCCケーブルの特長
- 屋外対応・高耐候性：強い紫外線や風雨にも長期間耐える設計
- 施工性抜群：柔らかく取り回しやすい設計で作業効率UP
- DC1500V対応：メガソーラーにも対応可能な高耐電圧設計
- ハロゲンフリー＆難燃性：安全性にも配慮した高性能シース
- 豊富な在庫と即納体制：よく使われる3.5sqと5.5sq、8.0sqを在庫しております。
| 項目 | 内容 |
|---|---|

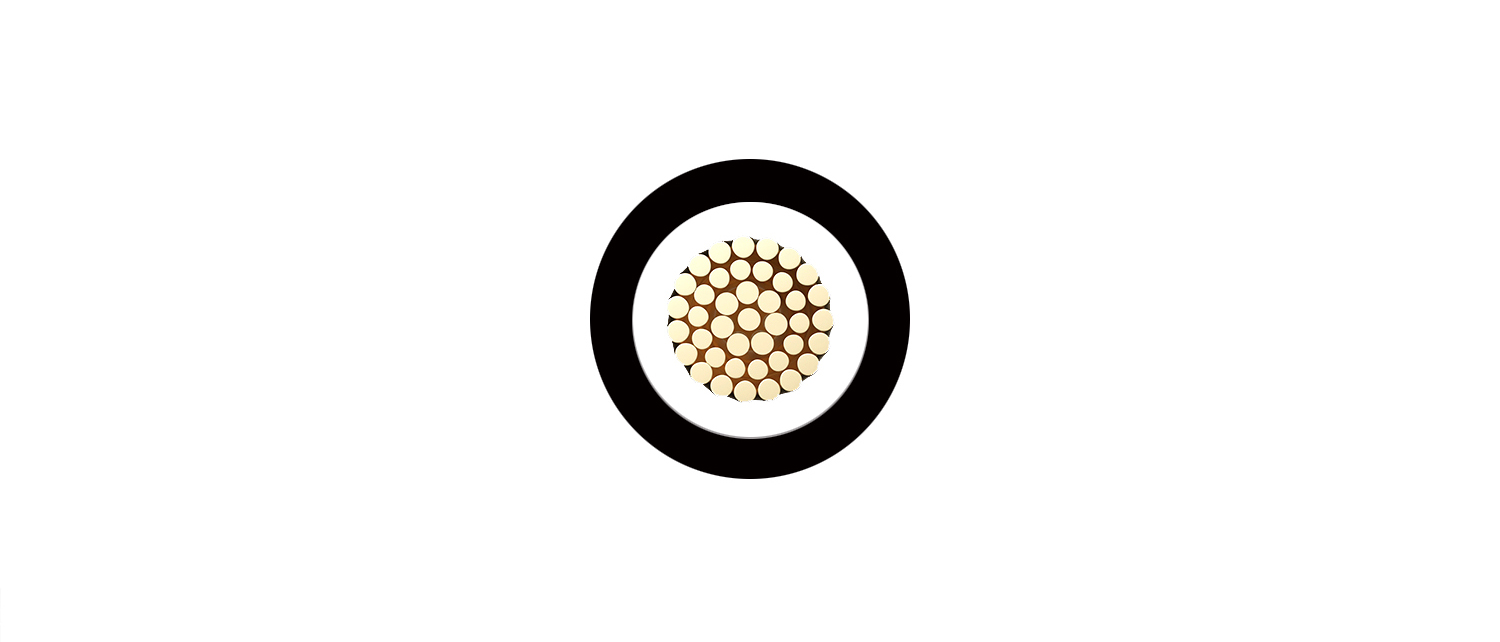

| 導体材料 | 裸銅線 |
| 絶縁体材料／色 | XLPE／白 |
| シース材料／色 | XLPE／黒 |
| 定格温度 | -40℃〜+90℃ |
| 定格電圧 | DC 1500V |
| テスト電圧 | 6500V AC |
| 難燃性試験 | JIS C3665-1-2 |
| 公称断面積 (MM²) |
構成 (本/MM) |
外径 (MM) |
絶縁体厚さ (MM) |
シース厚さ (MM) |
仕上外径 約(MM) |
概算質量 (KG/KM) |
電気特性 | ||
|---|---|---|---|---|---|---|---|---|---|
| 最大導体抵抗 (Ω/KM,20℃) |
試験電圧 (V/5分) |
最小絶縁抵抗 (Ω/KM,20℃) |
|||||||
| 2 | 7/0.6 | 1.8 | 0.7 | 1.12 | 5.5 | 48 | 9.24 | 6500 | 1000 |
| 3.5 | 7/0.8 | 2.4 | 0.7 | 1.14 | 6.1 | 68 | 5.2 | 6500 | 1000 |
| 5.5 | 7/1.0 | 3.0 | 0.7 | 1.16 | 6.8 | 92 | 3.33 | 6500 | 1000 |
| 8 | 7/1.2 | 3.6 | 0.7 | 1.18 | 7.4 | 118 | 2.31 | 6500 | 1000 |
表は横スクロールすることで全体をご覧いただけます。
4mmの取り扱いがございません。4mmをご希望の場合はH1Z2Z2ケーブルをご使用ください。

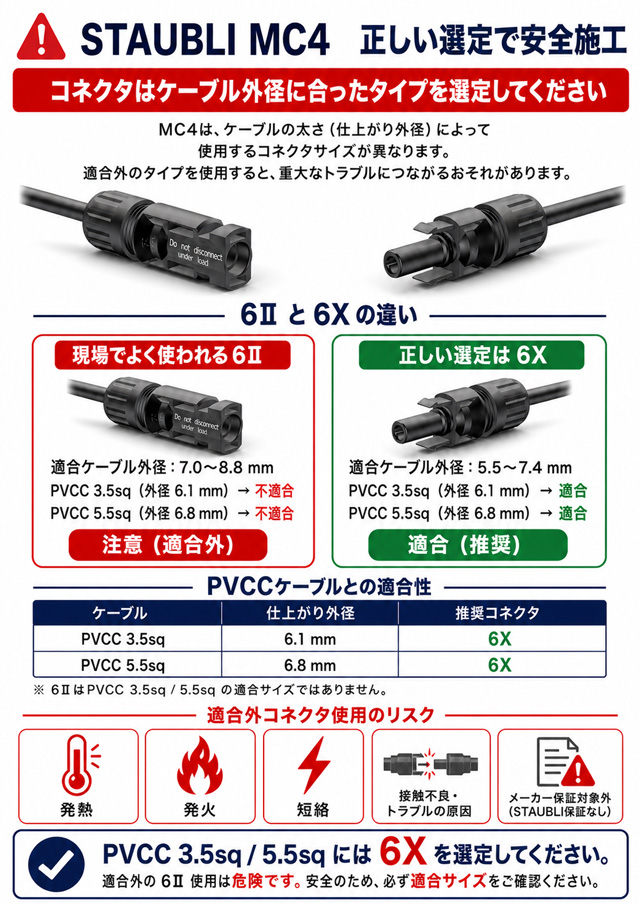

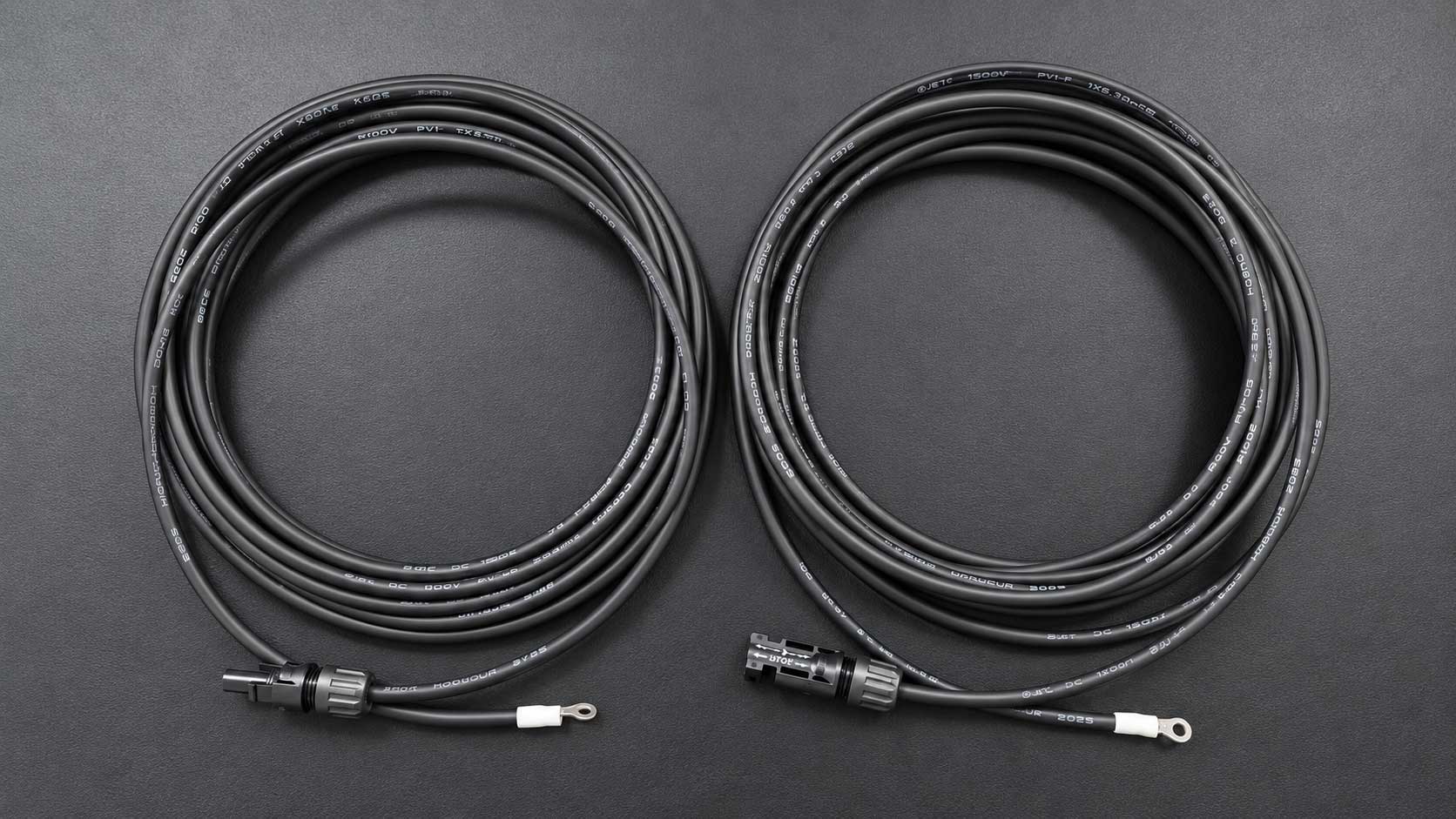

MC4の適合サイズに注意が必要です！

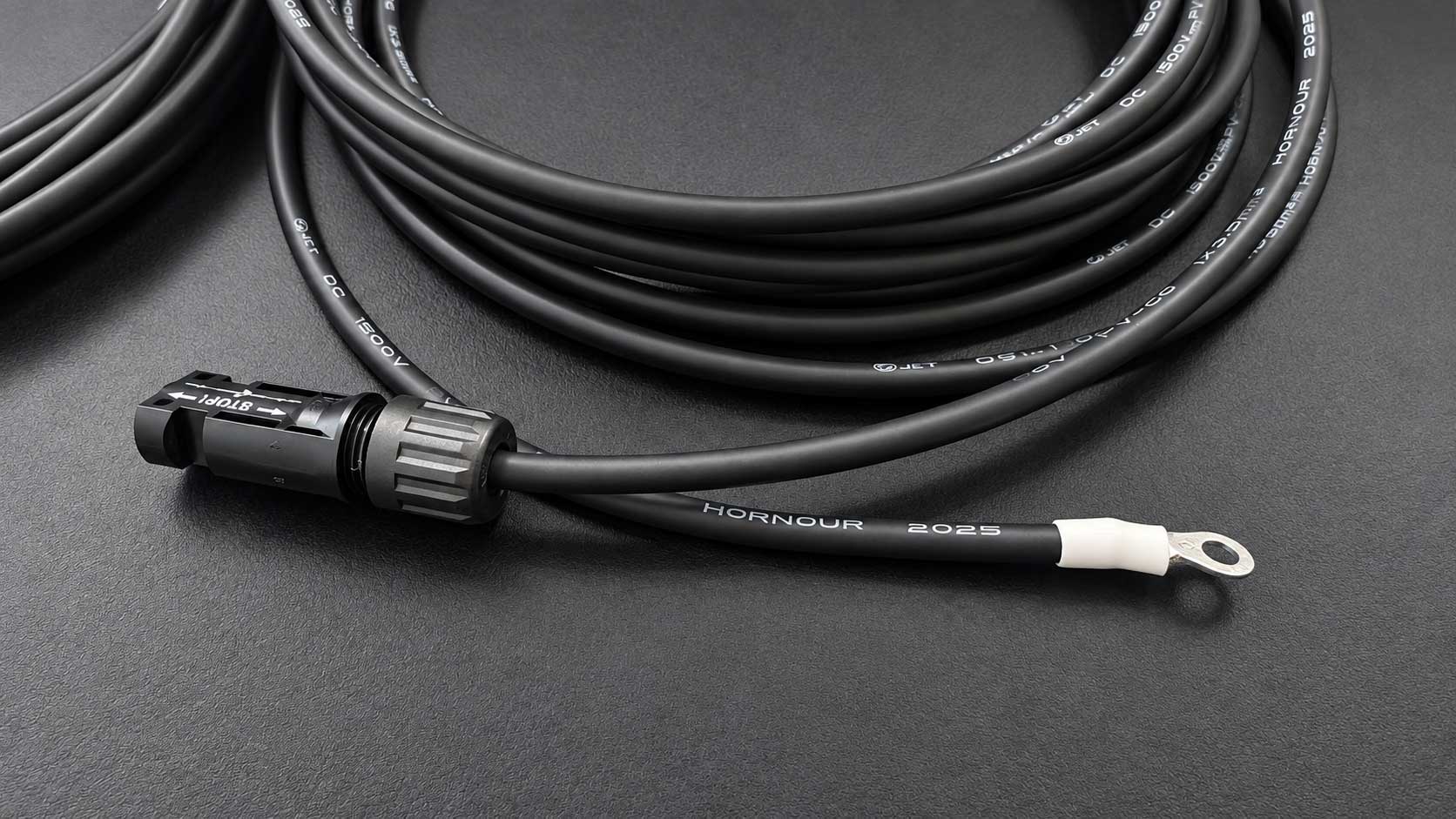

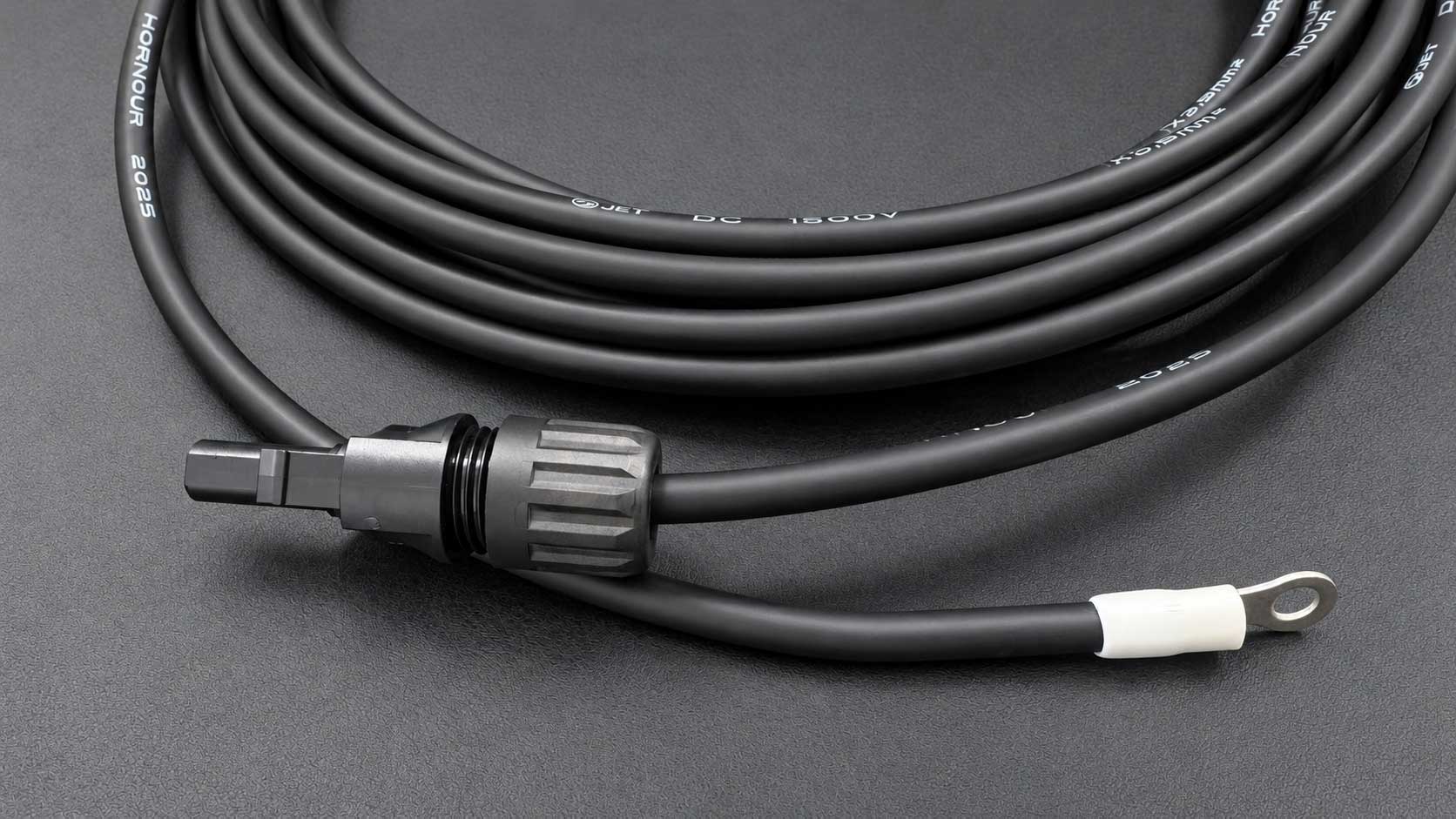

MC4コネクタはケーブル外径に合わせた選定が重要です
MC4コネクタは、同じMC4シリーズでもタイプによって 適合するケーブル外径が異なります。 ケーブルサイズや仕上がり外径に合わないコネクタを使用すると、 防水性や接続安定性に影響する可能性があります。
特にPVCC 3.5sq・5.5sqなど、外径が比較的細いケーブルを使用する場合は、 現場でよく使われる6Ⅱではなく、適合範囲に合った6Xの選定が必要です。
- MC4 6Ⅱ：適合ケーブル外径 7.0〜8.8mm
- MC4 6X：適合ケーブル外径 5.5〜7.4mm
- PVCC 3.5sq・5.5sqには6Xの使用を推奨
PVCC 8sq には別のMC4が必要です。
PVCC/PVCQ 8sqには、MC4 6Xおよび6Ⅱを接続することはできません。
適合サイズは8Xとなりますが、8Xは特別サイズのため受注後の取り寄せとなり、納期は2週間程度かかります。また、8Xは標準カタログ掲載品ではないため、メーカーカタログには記載がございません。
一部で10シリーズ（10Ⅱ）を適合サイズとして使用されるケースもございますが、10Ⅱは物理的に接続できる場合があるものの、メーカーが定める適合サイズではございません。そのため、防水性・接続信頼性・安全性などは保証されません。
8sqケーブルに10Ⅱなど適合外のコネクタを接続される場合は、現場責任でのご判断となります。十分にご注意ください。
適合コネクタ
| ケーブル |
MC4 （6X） 1000V |
MC4 （6Ⅱ） 1000V |
MC4 （8X） 1000V |
MC4 （10Ⅱ） 1000V |
EVO2 （6X） 1500V |
ZH202B （Ⅰ型） 1500V |
|---|---|---|---|---|---|---|
| PVCC 3.5 | ○ | × | × | × | × | ○ |
| PVCC 5.5 | ○ | △ | × | × | × | ○ |
| PVCC 8.0 | × | × | ○ | × | × | × |
| H1Z2Z2-K 4mm² | ○ | × | × | × | ○ | ○ |
EVO2は PVCC/PVCQ に接続できません！
EVO2コネクタはH1Z2Z2-Kケーブルに適合するコネクタであり、PVCCおよびPVCQケーブルには接続できません。
PVCC/PVCQケーブルをご使用の場合は、適合するMC4コネクタをご使用ください。
1500V仕様のシステムの場合、EVO2コネクタを使用する場合はH1Z2Z2-Kケーブルを選定する必要があります。PVCC/PVCQケーブルが1500v対応であっても、EVO2コネクタを接続して使用することは、適合外の組み合わせとなります。
安全性および施工品質を確保するため、ケーブルとコネクタの適合をご確認のうえご使用ください。
