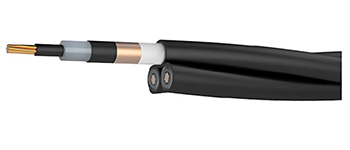

CVD

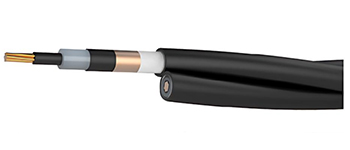

CVT

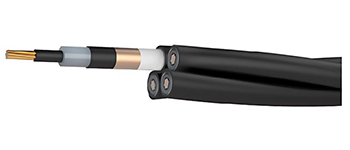

CVQ
| 項目 | 内容 |
|---|---|
| 導体材料 | 撚り合わせ軟銅 |
| 絶縁体材料／色 | XLPE／自然色 |
| シース材料／色 | PVC／黒 |
| シース構成 |
2芯（CVD）：黒、白 3芯（CVT）：黒、白、赤 4芯（CVQ）：黒、白、赤、青 |
| 定格電圧 | 6600V、22kV、33kV |
| 定格温度 | -15℃～+70℃ |
| 準拠規格 | JIS C 3005、JCS 4526 |
| 線心識別 | シースの色分けで識別 |
| 公称断面積 （MM²） |
導体外径 （MM） |
絶縁体厚 （MM） |
絶縁体外径 （MM） |
シース厚さ （MM） |
芯線外径 （MM） |
仕上り外径 （MM） |
概算質量 （KG/KM） |
最大導体抵抗 （Ω/KM AT 20℃） |
試験電圧 （KV・10MIN） |
最小絶縁抵抗 （MΩ・KM） |
|---|---|---|---|---|---|---|---|---|---|---|
| 60 | 9.3 | 7.0 | 23.3 | 3.0 | 32 | 68 | 4280 | 0.311 | 44 | 2500 |
| 100 | 12 | 7.0 | 26 | 3.0 | 43 | 74 | 5710 | 0.187 | 44 | 2500 |
| 150 | 14.7 | 7.0 | 28.7 | 3.0 | 37 | 79 | 7420 | 0.124 | 44 | 2500 |
| 200 | 17 | 7.0 | 31 | 3.0 | 39 | 84 | 9080 | 0.0933 | 44 | 2500 |
| 250 | 19 | 7.0 | 33 | 3.0 | 42 | 91 | 10900 | 0.0754 | 44 | 2000 |
| 325 | 21.7 | 7.0 | 35.7 | 3.5 | 45 | 97 | 13500 | 0.0579 | 44 | 2000 |
| 400 | 24.1 | 7.0 | 38.1 | 3.5 | 48 | 103 | 15700 | 0.0471 | 44 | 2000 |
| 500 | 26.9 | 7.0 | 40.9 | 3.5 | 51 | 108 | 19300 | 0.0366 | 44 | 2000 |
| 600 | 29.5 | 7.0 | 43.5 | 3.5 | 55 | 113 | 22100 | 0.0314 | 44 | 1500 |
表は横スクロールすることで全体をご覧いただけます。
