| 公称断面積 (MM²) |
外径 (MM) |
絶縁体厚さ (MM) |
シース厚さ (MM) |
線心外径 (MM) |
仕上外径 約 (MM) |
20℃導体抵抗≦ (Ω/KM) |
20℃絶縁抵抗≧ (MΩ・KM) |
試験電圧 (V) |
概算質量 (KG/KM) |
許容電流 （気中・40℃・90℃） (A) |
許容電流 （管路・25℃・90℃） (A) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 38 | 7.3 | 1.2 | 1.5 | 13.0 | 28.0 | 0.8050 | 1500 | 2500 | 680 | 120 | 110 |
| 60 | 9.3 | 1.5 | 1.5 | 15.5 | 33.0 | 0.5100 | 1500 | 2500 | 985 | 160 | 145 |
| 100 | 12.0 | 2.0 | 1.5 | 19.0 | 41.0 | 0.3060 | 1000 | 2500 | 1520 | 225 | 195 |
| 150 | 14.7 | 2.0 | 1.5 | 22.0 | 47.0 | 0.2040 | 1000 | 3000 | 2060 | 295 | 250 |
| 200 | 17.0 | 2.5 | 1.7 | 26.0 | 55.0 | 0.1530 | 1500 | 3000 | 2770 | 365 | 300 |
| 250 | 19.0 | 2.5 | 1.8 | 28.0 | 60.0 | 0.1230 | 1000 | 3000 | 3330 | 420 | 340 |
| 325 | 21.7 | 2.5 | 1.9 | 31.0 | 66.0 | 0.0951 | 900 | 3000 | 4130 | 500 | 395 |
| 400 | 24.1 | 2.5 | 2.0 | 34.0 | 72.0 | 0.0772 | 800 | 3000 | 4930 | 575 | 445 |
| 500 | 26.9 | 3.0 | 2.1 | 38.0 | 82.0 | 0.0621 | 800 | 3500 | 5940 | 670 | ／ |

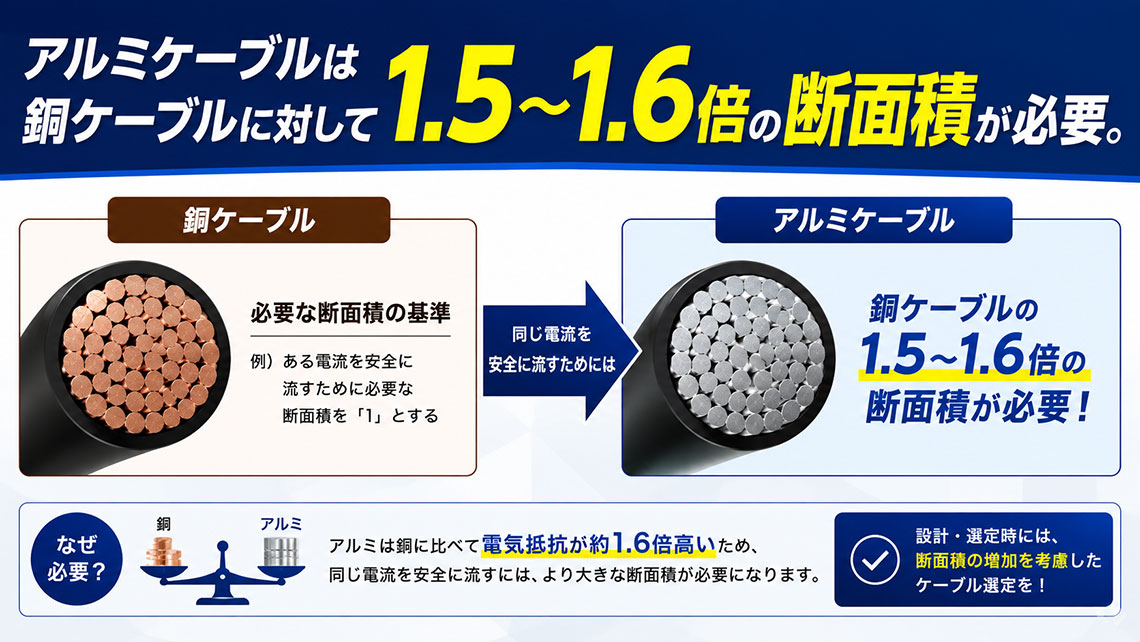

| 銅CVT（断面積） | アルミCVT（目安） |
|---|---|
| 38mm²（銅） | 60mm²（アルミ） |
| 60mm²（銅） | 100mm²（アルミ） |
| 100mm²（銅） | 150mm²（アルミ） |
| 150mm²（銅） | 250mm²（アルミ） |
| 200mm²（銅） | 325mm²（アルミ） |
