MC4 / MC4 EVO2
純正品だから 安心 できる！
当社のMC4は純正MC4です！
MC4（Multi-Contact 4mm）は、太陽光パネル（PVモジュール）間の接続に使われる専用の電気コネクタです。
名前の由来は、製造元の「Multi-Contact（現Stäubli社）」と「4mmの接続ピン」から来ていますので、純正MC4といえばStäubli社のMC4となります。

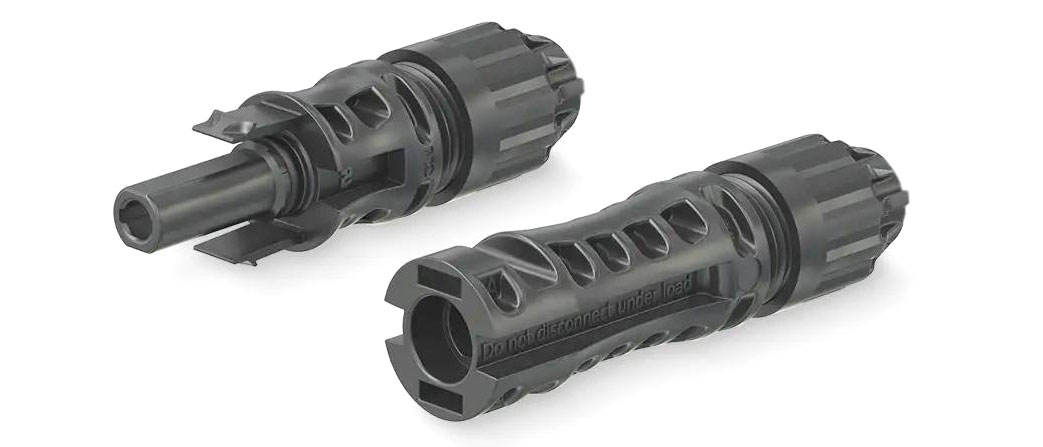

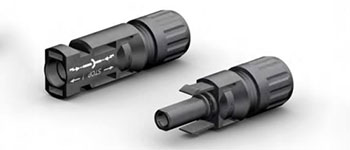

| 項目 | MC4 | EVO 2 |
| 定格電圧 | 1000V DC（IEC 62852） 1500V DC（2PfG 2330）1500V DC（UL） |
1500V DC（UL） |
| 定格電流 |
22.5A（2.5mm²） 39A （4mm²/6mm²） 45A（10mm²） 30A（14AWG） 35A（12AWG）50A（10AWG） 70A（8AWG） |
IEC@85℃: 25A（2.5mm²/14AWG） 41A（4.0mm²/12AWG） 45A（6.0mm²/10AWG） UL@85℃: 15A（14AWG） 35A（12AWG） 35A（10AWG） |
| 定格パルス電圧 | 12kV（1000V DC TÜV） 16kV（1500V DC TÜV） |
16kV（IEC） |
| 周囲温度範囲 | -40℃～+85℃（TÜV） -40℃～+75℃（UL） |
-40℃～+85℃（TÜV） |
| 温度の上限 | 105℃（TÜV） | 115℃（TÜV） |
| 防水グレード （勘合・未勘合） |
IP65, IP68（1h/1m）IP2X | IP65, IP68（1h/1m）IP2X |
| 過圧種類／汚染レベル | CATIII/3 | 2 |
| 接触抵抗 | ≤0.25mΩ | ≤0.3mΩ（スタンピング＆フォーミングコンタクト、TYP） |
| 安全レベル | 1000V DC: II 1500V DC: 0 |
II |
| 接続システム | MULTILAM | 圧着 |
| ピン材質 | 銅、錫メッキ | 銅、錫メッキ |
| 絶縁体材料 | PC/PA | PC/PA |
| 難燃レベル | UL94-V0 | UL94-V0 |
純正品の利点
長期信頼性と耐久性
- 20年以上の屋外使用を想定して設計
- 紫外線（UV）、熱、寒冷、湿気に強い高品質素材を使用
- 安価な互換品は、経年劣化や絶縁破壊が起きやすい。
高い接触性能
- スタウブリ独自のMULTILAMテクノロジーにより、安定した接触抵抗と電流伝送を確保
発熱や接点不良のリスクが低減され、火災事故を防止
高い防水・防塵性（IP68）
- 高精度な製造により、水や埃の侵入を完全に遮断
- 互換品は「差し込めるが完全密閉されない」場合があり、劣化やショートの原因になることがある。
国際規格に完全準拠
- IEC 62852 / UL 6703など主要規格を完全クリア。
- 世界中の太陽光発電システムで標準採用されている。
保守・検査の信頼性が高い
- 純正品で統一しておけば、点検・保守時に交換・識別が容易
- 混在すると互換性問題（抜け・ロック不良）が起きやすい。
発電事業者やEPCからの信頼性要求に適合
- 大規模発電所や金融機関からの保証要件に「純正品の使用」が指定されることがある。
- 安価なコネクタでの不具合は保証対象外になるリスクも否定できない。
互換品は危険でリスクが大きい。
接触不良による発熱・焼損のリスク
STAUBLIの純正MC4（EVO ２）は、金属端子の圧着精度や接点保持力が厳密に管理されています。一方で互換品は端子の精度が甘く、挿し込みが不完全になったり、内部で緩みが生じたりすることで接触抵抗が増加します。これが発熱 → 溶解 → 発火の連鎖を引き起こします。
例：実際の火災事故では、接続部の温度が100℃以上に達し、コネクタが溶けて発煙・火災に至ったケースがあります。
