600V CV / CVD / CVT / CVQ

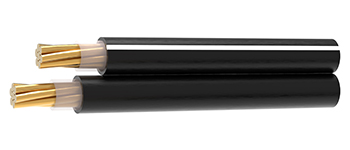

CVD

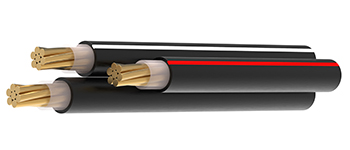

CVT

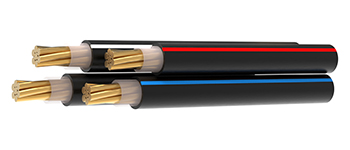

CVQ
- 絶縁体材料／色：XLPE／自然色
- 導体材料：撚り合わせ軟銅
- シース材料／色：PVC／黒
- 定格電圧：600V
- 線心識別：シースの色分けで識別。
- 試験電圧：AC2500V
- 1芯=黒、2芯=黒/白
- 3芯=黒/白/赤、4芯=黒/白/赤/青
- 定格温度：-15℃～+70℃
- 標準：JIS C 3005、JIS C3605
| ケーブル品名 | 公称断面積 (mm²) |
絶縁の厚さ (mm) |
シースの厚さ (mm) |
仕上り外径 (mm) |
最大導体抵抗値 (Ω/km, 20℃) |
概算質量 (kg/km) |
許容電流 (A) |
|---|---|---|---|---|---|---|---|
| CVD | 38 | 1.2 | 1.5 | 12.5 | 0.491 | 850 | 165 |
| 60 | 1.5 | 1.5 | 15.1 | 0.311 | 1300 | 225 | |
| 100 | 2 | 1.5 | 18.7 | 0.187 | 1700 | 310 | |
| CVT | 38 | 1.2 | 1.5 | 12.5 | 0.491 | 1300 | 155 |
| 60 | 1.5 | 1.5 | 15.1 | 0.311 | 1900 | 210 | |
| 100 | 2 | 1.5 | 18.7 | 0.187 | 2500 | 290 | |
| CVQ | 38 | 1.2 | 1.5 | 12.5 | 0.491 | 2000 | 140 |
| 60 | 1.5 | 1.5 | 15.1 | 0.311 | 3000 | 190 | |
| 100 | 2 | 1.5 | 18.7 | 45.2 | 4000 | 265 |
